MU-0808 8×8 Digital Audio Matrix

FHBAVTEC MU-0808 8 × 8 Digital Audio Matrix on yritystason 8 × 8 Digital Audio Matrix -prosessori, joka on suunniteltu monimutkaiseen signaalin reitittämiseen, tarkkaan miksaukseen ja edistyneeseen dynaamiseen käsittelyyn ammattimaisissa AV-ympäristöissä. Alan standardinmukaisella ADI SHARC 21489 DSP -moottorilla, joka toimii 450 MHz SIMD-taajuudella, MU-0808 tarjoaa erittäin alhaisen latenssin äänentoiston ja koskemattoman äänentoiston yritysten kokoushuoneissa, korkeakoulujen auditorioissa, hallinnon tiloissa ja monitoimitiloissa.

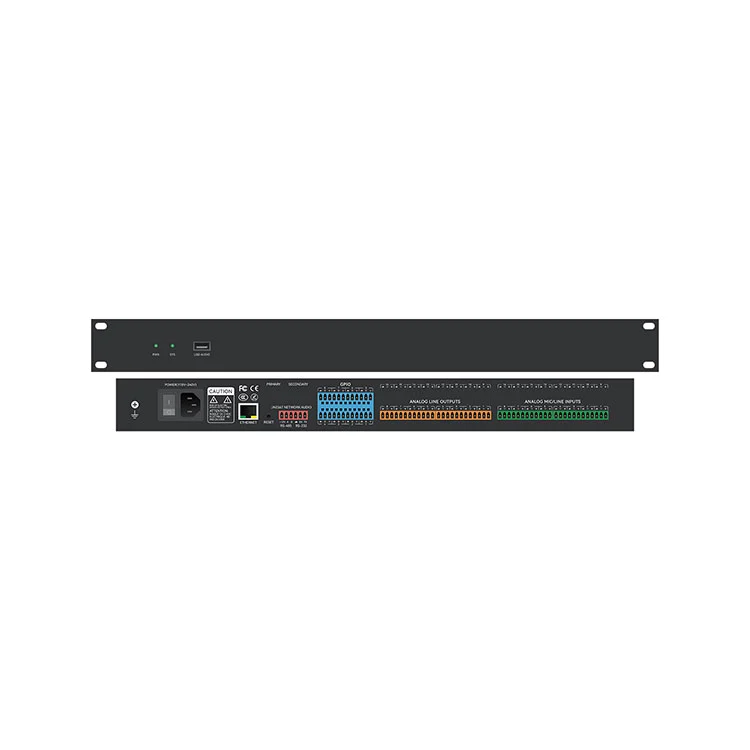

Kompaktiin 1U telineeseen asennettavaan teräsrunkoon koteloitu MU-0808 yhdistää keskeiset audio-DSP-algoritmit, mukaan lukien akustisen kaiunvaimennus (AEC), mukautuva palautevaimennus (AFC), aktiivinen melunhallinta (ANC), vahvistuksen jakaminen, automaattinen miksaus, parametrinen/graafinen kompressointi, parametrinen/graafinen pakkaus. MU-0808:n moniprotokollaohjausliitännät, mukaan lukien Ethernet (TCP/IP), RS232, RS485 ja mukautettavat GPIO-logiikkaportit, tarjoavat saumattoman integroinnin moderneihin AV-järjestelmiin.

Tärkeimmät ominaisuudet

• 8 analogista tuloa ja 8 analogista lähtöä:Balansoidut Phoenix-lohkoliittimet, jotka tukevat linja-/mikrofonisignaaleja yksilöllisellä vahvistuksensäädöllä.

•ADI SHARC 21489 DSP -arkkitehtuuri:Tehokas 450 MHz SIMD-liukulukuprosessori, joka käsittelee intensiivisiä reaaliaikaisia ​​äänialgoritmeja.

•Pro-ääniresoluutio:24-bittinen / 48 kHz digitaalinen näytteenottotaajuus, joka tarjoaa läpinäkyvän äänen muuntamisen ja dynaamisen alueen.

• Akustinen kaiun vaimennus (AEC):Laitteistokiihdytetty AEC-algoritmi eliminoi akustisen palautteen ja kaukopään äänikaiut etävideoneuvottelujen aikana.

• Automaattinen palauteohjaus (AFC):Dynaaminen lovien suodatusalgoritmi tunnistaa ja vaimentaa akustisen palautteen (ulvomisen) reaaliajassa.

• Aktiivinen melunhallinta (ANC) ja automaattinen miksaus:Taustamelun vaimennus yhdistettynä vahvistuksenjaon automaattiseen miksaukseen usean mikrofonin hallintaa varten.

• Kattava EQ ja dynamiikka:Monikaistainen parametrinen taajuuskorjain (PEQ), graafinen taajuuskorjain, ylipäästö-/alipäästösuodattimet, laajennus, kompressori, rajoitin ja dynaaminen kohinaportti.

• Matriisireititys ja kanavaviive:Satunnainen signaalin määritys ja miksaus 8 × 8 ristikkäispisteessä jopa 1 200 ms säädettävällä viiveellä kanavaa kohti.

• USB-ääniluokan liitäntä:Ohjaimeton 1-in/1-out USB-ääniliitäntä saumattomaan integrointiin soft-koodek-alustoille (Zoom, Microsoft Teams, Webex).

• Konfiguroitava GPIO-integrointi:8 ohjelmoitavaa yleiskäyttöistä tulo-/lähtöporttia kytkinlogiikkaa, kohtausten palautusta ja hätämykistystä varten.

• Joustava järjestelmän ohjaus:Kaksisuuntainen komentotuki Ethernetin, RS232:n ja RS485:n kautta kolmannen osapuolen ohjausjärjestelmille ja kameran seurantaautomaatiolle.

• 1U telinekotelo:Vakiomuotoinen 19 tuuman 1U telineeseen asennettava rakenne saumattomaan telineeseen.

DSP-ydinkäsittely

MU-0808 8×8 Digital Audio Matrix tarjoaa intuitiivisen ja joustavan DSP-matriisiarkkitehtuurin, jonka avulla järjestelmäintegraattorit voivat mukauttaa signaalinkäsittelyketjuja paikan erityisten akustisten vaatimusten mukaan:

• AEC (Acoustic Echo Cancellation): Tehokas kaiunvaimennus, joka on optimoitu full-duplex-vuorovaikutteiseen neuvotteluun, mikä estää etäkaiuttimien palautteen.

• AFC (Adaptive Feedback Suppression): Reaaliaikainen takaisinkytkennän tunnistus ja mukautuva notch-taajuussuodatus ylläpitämään maksimaalista järjestelmän vahvistusta ennen palautetta.

• Automaattinen mikseri (vahvistuksen jakamisalgoritmi): Tasapainottaa automaattisesti useiden aktiivisten mikrofonikanavien vahvistuksen järjestelmän tasaisen vahvistuksen ja puheen ymmärrettävyyden ylläpitämiseksi.

• Equalization Suite: Riippumattomat monikaistaiset PEQ-, Graphic EQ-, High-Pass-, Low-Pass- ja All-Pass-suodattimet kaiuttimien tarkkaan viritykseen ja huoneen korjaukseen.

• Dynamics Suite: Input/Output Expanderit, kompressorit, rajoittimet, Dynamic Range Controllers ja Noise Gates päätilan hallintaan.

• Matrix Routing & Alignment: Poikkipisteiden määritys vaiheohjauksella, vahvistuksen trimmauksella ja digitaalisen viiveen kohdistuksella jopa 1 200 ms lähtölinjaa kohti.

Ohjaus ja järjestelmäintegraatio

Ammattimaisia ​​AV-järjestelmiä varten suunniteltu MU-0808 8 × 8 Digital Audio Matrix tarjoaa vankat liitäntä- ja hallintavaihtoehdot:

• PC-ohjausohjelmisto: Windows-käyttöliittymäohjelmisto mahdollistaa DSP-ketjujen, reititysmatriisien, EQ-vastekäyrien ja GPIO-kartoitusten reaaliaikaisen visuaalisen konfiguroinnin TCP/IP:n kautta.

• Keskitetty automaatio: Avaa sarjaprotokolla RS232/RS485:n kautta integrointia varten Crestron-, AMX-, Extron- ja muiden ohjausprosessorien kanssa.

• Kameran seurannan integrointi: Suora sarjakomentolähtö laukaisee PTZ-kameran esiasetukset aktiivisen mikrofoniportin toiminnan perusteella.

• GPIO Logic Control: 8 monitoimilogiikkaporttia, jotka voidaan määrittää ulkoisten koskettimien sulkemiseen, fyysisiin äänenvoimakkuuden potentiometreihin, LED-merkkivaloihin tai palohälyttimen hätäohjauksiin.

Kohdesovellukset

• Yritysten kokoushuoneet ja konferenssikeskukset: teräväpiirtopuheenvahvistus ja kaiutonta videoneuvottelua.

• Korkeakoulu- ja luentosali: Automaattinen monimikrofonisekoitus, kameran seurannan liipaisin ja huonematriisijakelu.

• Hallinto- ja komentokeskukset: Erittäin luotettava äänenkäsittely fyysisellä GPIO-hätäohjauksella.

• Monikäyttöiset auditoriot ja tapahtumatilat: Dynaaminen äänen jakelu ja vyöhykeviiveen kohdistus.

• Kaupalliset AV-järjestelmät: Monivyöhykkeiset taustamusiikin jakelu- ja hakumatriisijärjestelmät.

Tekniset tiedot

Usein kysytyt kysymykset

Kysymys 1: Tukeeko FHBAVTEC MU-0808 kaiunpoistoa soft codec -videoneuvotteluympäristöissä, kuten Zoom tai Microsoft Teams?

Vastaus: Kyllä. MU-0808 8 × 8 Digital Audio Matrixissa on erityinen laitteistopohjainen akustinen kaiun vaimennus (AEC) ja integroitu 1-in/1-out USB-ääniliitäntä. Kun MU-0808 liitetään neuvotteluhuoneen PC:hen USB:n kautta, prosessori toimittaa prosessoituja kaiuttomia mikrofonisignaaleja suoraan Zoomille, Microsoft Teamsille tai Webexille samalla kun se poistaa kaukopään puhekaiut ja paikallisen akustisen ulvomisen.

Kysymys 2: Miten MU-0808 on konfiguroitu ja voidaanko se integroida kolmannen osapuolen AV-ohjausjärjestelmiin?

Vastaus: MU-0808 on määritetty käyttämällä Windows PC -ohjausohjelmistoa Ethernetin kautta (TCP/IP), joka tarjoaa visuaalisen käyttöliittymän signaalin reititystä, taajuuskorjaimen viritystä, dynaamista käsittelyä ja kohtausten esiasetusten hallintaa varten. Kolmannen osapuolen integrointia varten yksikössä on avoimet RS232- ja RS485-ohjausprotokollat, jotka mahdollistavat täyden ohjauksen Crestron-, Extron-, AMX- tai PTZ-kameraseurantaohjaimien kautta.

Q3: Mitä toimintoja voidaan määrittää 8 konfiguroitavalle GPIO-portille?

Vastaus: 8 GPIO-logiikkaporttia voidaan ohjelmoida itsenäisesti digitaalituloiksi tai -lähdöiksi. Yleisiä integraatiokäyttötapauksia ovat fyysisten painikkeiden yhdistäminen paikan esiasetettuja palautuksia varten, liitäntä LED-tilan ilmaisimiin, hätäjärjestelmän mykistysten laukaiseminen palohälyttimen koskettimien sulkemisella tai analogisten potentiometrien liittäminen seinään asennettavaa vyöhykkeen äänenvoimakkuuden säätöä varten.

Kysymys 4: Tarjoaako MU-0808 phantom-virtaa kondensaattorimikrofoneille, ja miten vahvistusta säädetään?

Vastaus: Kyllä. Kaikissa kahdeksassa analogisessa sisääntulossa on erikseen kytkettävä +48 V:n phantom-teho, joka voidaan konfiguroida ohjausohjelmiston kautta, joten se on täysin yhteensopiva ammattimaisten kondensaattori- ja rajamikrofonien kanssa. Tulon esivahvistimen vahvistus on säädettävissä 0 - +48 dBu ohjelmistossa erilaisten mikrofonien ja linjatason lähteiden mukaan.
